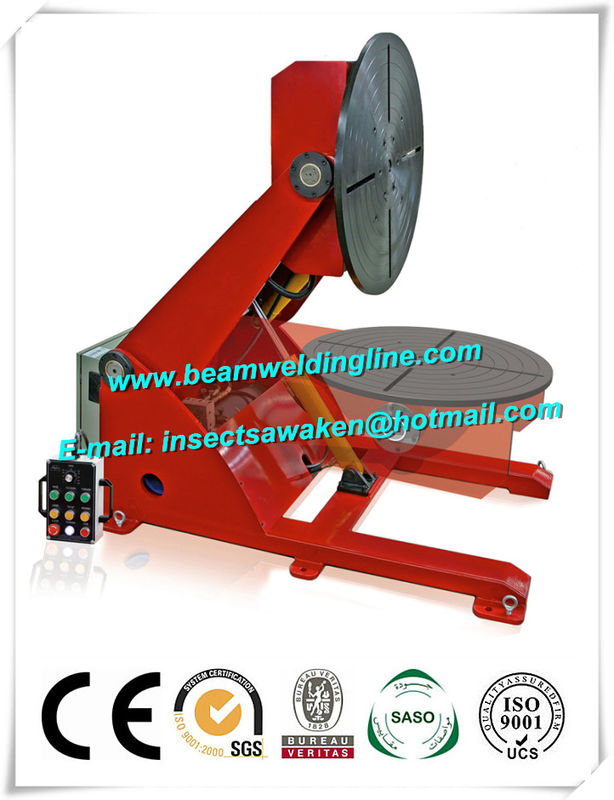

전자 교체 관 용접 Positioners, 유압 드는 기우는 Positioner

전자 교체 관 용접 Positioners, 유압 드는 기우는 Positioner

1. 간단한 소개

        친교 기계장치 용접 positioner WP 시리즈는 경사를 사용해서 융통성을 두는 최대를 주기 위하여 디자인됩니다, 일 조각을 정확한 것으로 "아래로" 용접을 위한 위치를 교묘히 다루거나 집합과 제조 필요조건을 위해 정확하게 둘 것이다 테이블의 고도 그리고 교체는 수교합니다. 테이블은 고정 수나사를 위한 4개의 광선 구멍 및 지상 테이블, 가동 도중 매끄럽고 일정한 돌기 주기 위하여 테이블의 밑에 거치된 가늘게 한 방위의 세트에 중심 표하기로 기계로 가공됩니다.

        강화하는 AC 변환장치 체계에 의해 통제되는 AC 모터에 의해 몰아. 설치되는 6 미터 조종 케이블을 가진 낮은 전압 누름단추식 전쟁 그리고 전위차계를 가진 표준 통제 펜던트에 의하여 가변속도 제어장치. 경사 운동은 전기로 흡진기 변속기를 통해서 동적인 제동을 가진 1.5KW AC 모터에 의해 몰아 강화됩니다. 용접 전원에 좋은 흙을 덮기 지키기 위하여 800amps 회전하는 죔쇠로 설치하는.

2. 기술적인 매개변수

● 모형: FSM-WP-3
● 테이블 직경 1000mm
● 최대 테이블 고도: 1660mm
● 최소한도 테이블 고도: 1020mm
● 펀던트 통제: 24VAC 회로, 6m 케이블을 가진 누름단추식 전쟁
● 입력 전압: 주문할 경우의 380-415V/3phase/50-60Hz (전압 필요조건을 지정하십시오)
● 교체 수용량: 300mm 중심에 3 톤
● 회전 속도: 0.06-0.6 분당 회전수
수용량을 기우는 ●: 300mm 기인 선적에 3tons
● 경사 범위: 0개에서 135 도
● 경사 속도: 50 초에 있는 135 도
● 교체 드라이브 모터: 1.5KW
● 교체 드라이브 통제: 1.5KW AC 변환장치
● 경사 드라이브 모터: 1.5KW 모터 C/W 브레이크
● 견적 무게: 1200kg
