| 시리즈: | SVA 시리즈 | 바디 재질: | 스테인리스강 |
|---|---|---|---|
| 동의 본: | 단 하나 행동/두 배 행동 | 제품 이름: | 각도 좌석 피스톤 밸브 |
| 유형: | 양용 2 위치 | ||
| 하이 라이트: | 압축 공기를 넣은 벨브,워터 솔레노이드 밸브 |
||

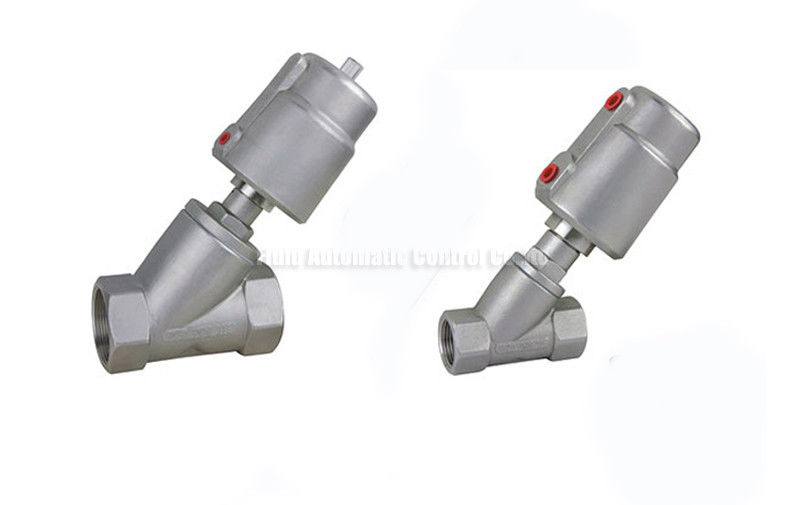

스테인리스 액추에이터를 가진 DN10~DN80 스테인리스 피스톤 각 좌석 벨브
SVA 시리즈는 스테인리스 액추에이터 2 위치 양용 단 하나 임시 두 배 임시 DN25mm를 가진 좌석 피스톤 벨브를 측향합니다
빠른 세부사항:
* 교환할 수 있는 SVA 시리즈 각 좌석 피스톤 벨브 burkert
* 양용 2 위치, 조종사 운영하는 외부
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm, DN65mm, DN80mm
* 몸 물자 스테인리스 304 또는 스테인리스 316
* 액추에이터 물자 스테인리스 304
* 거치의 액추에이터를 위해 쉽게 360°turnable는 일 수 있습니다
* 하류로 유효한 둘 다 설치하고 상류로 설치하기
* 빠른, 저잡음, 낮은 소비는 반응합니다
* 안정되어 있는 디자인, 긴 serive 생활 동안 조종사 운영하는 외부 및 정비를 위한 필요 없음
신청:
SAV 시리즈는 Y 모양 각 유형 디자인 큰 교류 및 긴 서비스 기간과 더불어, 조종사 운영한 좌석 피스톤 벨브 외부를 측향합니다.
SAV 시리즈 각 좌석 벨브는 널리 이용된 일 중간 흐름율을 통제하기 위하여 사용했습니다, 고열과 강한 부식 환경에 적용합니다 일 수 있습니다.
환경 보호, 직물, 의료 기기, 음식 산업 etc.에서 널리 이용되는 SAV 시리즈 벨브
명세:
|
주문 코드 |
||||
|
SVA |
15 |
1 |
S |
NC |
|
유형 |
DN와 항구 크기 |
몸 물자 부호 |
동의 본과 설치 |
초기 상태 |
|
SVA: 스테인리스 액추에이터를 가진 SVA 시리즈 각 좌석 피스톤 벨브 |
10: G3/8" |
1: 고급장교 |
S: 단 하나 행동 |
NC: 닫히는 정상 |
|
15: G1/2" |
||||
|
20: G3/4" |
||||
|
25: G1" |
2: 스테인리스 304 |
D: 두 배 행동 |
||
|
32: G1-1/4" |
||||
|
40: G1-1/2" |
아니오: 정상 열려있는 |
|||
명세
| 몸 물자: S.S316/S.S304/Brass 액추에이터 물자: S.S304 좌석 물개: PTFE/FPM 줄기 물개: PTFE/FPM 피스톤 물개: FPM/NBR 기술적인 매개변수 연결 크기: DN10-DN80 실: 3/8" — 3" 적용 가능한 매체: 물, 중립 가스 또는 액체, 알콜, 기름, 유기 용매, 증기, 잿물 및 약한 산성 해결책. 매체의 온도: PTFE: - 10℃-+200℃ FPM: - 10℃-+100℃ Viscidity: max600mm2 /s 상류로 설치하는 하류로/설치 통제 매체: 공기/중립 가스 통제 압력: 0.3-0.8MPa 일 압력: 0-1.6MPa |
 |
|
DN |
RC |
L |
L1 |
SW |
H |
D |
액추에이터 |
|
10 |
3/8" |
55 |
17 |
21 |
120 |
51 |
40 |
|
15 |
1/2" |
70 |
21 |
26.5 |
138 |
51 |
40 |
|
20 |
3/4" |
76 |
23 |
32 |
154 |
62 |
50 |
|
25 |
1" |
90 |
25 |
40 |
168 |
62 |
50 |
|
32 |
1-1/4" |
116 |
32 |
50 |
200 |
76 |
63 |
|
40 |
1-1/2" |
116 |
32 |
55.5 |
215 |
92 |
80 |
|
50 |
2" |
138 |
40 |
68.5 |
230 |
92 |
80 |
|
65 |
2-1/2" |
168 |
51 |
85 |
268 |
117 |
100/125 |
|
80 |
3" |
192 |
54 |
100 |
325 |
140 |
100/125 |
|
부품표 |
|||||||
|
2.01 놀이쇠 |
3.1 몸 |
4.1 봄 |
|
2.02 오리피스판 물개 |
3.2 인발이 찍힌 반지 |
4.2 피스톤 |
|
2.03 물개 원판 |
3.3 나사 연결관 |
4.3 O 반지 |
|
2.04 원판 |
3.4 실린더 |
4.4 보닛 |
|
2.5 줄기 |
3.5 관측 창 |
4.5 O 반지 |
|
2.6 밀봉하는 v |
|
4.6 품는 rin |
|
2.7 봄 |
|
|
압축 공기를 넣은 벨브, 각 좌석 벨브, 피스톤 벨브
